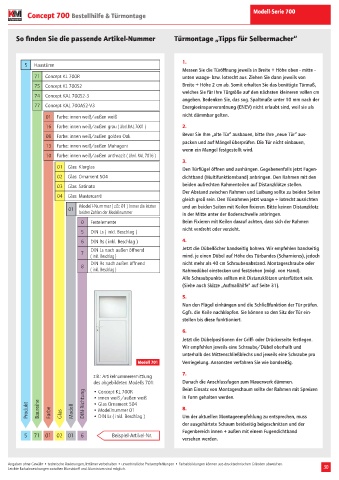

Page 30 - Blätterkatalog - KST Concept 700 Türen | 2020

Modell-Serie 700
Concept 700 Bestellhilfe & Türmontage
HOCHWERTIGES
QUALITÄTSPRODUKT
So finden Sie die passende Artikel-Nummer Türmontage „Tipps für Selbermacher“

1.
5 Haustüren
Messen Sie die Türöffnung jeweils in Breite + Höhe oben - mitte -
71 Concept KL 700R unten waage- bzw. lotrecht aus. Ziehen Sie dann jeweils von
75 Concept KL 700S2 Breite + Höhe 2 cm ab. Somit erhalten Sie das benötigte Türmaß,
welches Sie für Ihre Türgröße auf den nächsten kleineren vollen cm
74 Concept KAL 700S2-3
angeben. Bedenken Sie, das sog. Spaltmaße unter 10 mm nach der
77 Concept KAL 700AS2-V3 Energieeinsparverordnung (ENEV) nicht erlaubt sind, weil sie als
01 Farbe: innen weiß/außen weiß nicht dämmbar gelten.
16 Farbe: innen weiß/außen grau ( ähnl.RAL 7001 ) 2.
08 Farbe: innen weiß/außen golden Oak Bevor Sie Ihre „alte Tür“ ausbauen, bitte Ihre „neue Tür“ aus-
packen und auf Mängel überprüfen. Die Tür nicht einbauen,
13 Farbe: innen weiß/außen Mahagoni
wenn ein Mangel festgestellt wird.
10 Farbe: innen weiß/außen anthrazit ( ähnl. RAL 7016 )
3.
01 Glas: Klarglas Den Türflügel öffnen und aushängen. Gegebenenfalls jetzt Fugen-
02 Glas: Ornament 504 dichtband (Multifunktionsband) anbringen. Den Rahmen mit den
03 Glas: Satinato beiden aufrechten Rahmenteilen auf Distanzklötze stellen.
Der Abstand zwischen Rahmen und Laibung sollte zu beiden Seiten
04 Glas: Mastercarré
gleich groß sein. Den Türrahmen jetzt waage + lotrecht ausrichten
Modell-Nummer ( z.B.: 01 ) Immer die letzten und an beiden Seiten mit Keilen fixieren. Bitte keinen Distanzklotz
01
beiden Zahlen der Modellnummer in der Mitte unter der Bodenschwelle anbringen.
0 Festelemente Beim Fixieren mit Keilen darauf achten, dass sich der Rahmen
nicht verdreht oder verzieht.
5 DIN Ls ( inkl. Beschlag )
6 DIN Rs ( inkl. Beschlag ) 4.
DIN Ls nach außen öffnend Jetzt die Dübellöcher bandseitig bohren. Wir empfehlen bandseitig
7
( inkl. Beschlag ) mind. je einen Dübel auf Höhe des Türbandes (Scharnieres), jedoch
DIN Rs nach außen öffnend nicht mehr als 40 cm Schraubenabstand. Montageschraube oder
8
( inkl. Beschlag ) Rahmedübel einstecken und festziehen (mögl. von Hand).
Alle Schraubpunkte sollten mit Distanzklötzen unterfüttert sein.
(Siehe auch Skizze „Aufmaßhilfe“ auf Seite 31).
5.
Nun den Flügel einhängen und die Schließfunktion der Tür prüfen.
Ggfs. die Keile nachklopfen. Sie können so den Sitz der Tür ein-
stellen bis diese funktioniert.
6.
Jetzt die Dübelpositionen der Griff- oder Drückerseite festlegen.
Wir empfehlen jeweils eine Schraube/Dübel oberhalb und
unterhalb des Mittenschließblechs und jeweils eine Schraube pro
Modell 701 Verriegelung. Ansonsten verfahren Sie wie bandseitig.
7.
z.B.: Artikelnummerermittlung
des abgebildeten Modells 701: Danach die Anschlussfugen zum Mauerwerk dämmen.
Beim Einsatz von Montageschaum sollte der Rahmen mit Spreizen
• Concept KL 700R
• Glas Ornament 504
Produkt Baureihe Farbe Glas Modell DIN-Richtung • innen weiß /außen weiß in Form gehalten werden.
8.
• Modellnummer 01
• DIN Ls ( inkl. Beschlag )
Um der aktuellen Montageempfehlung zu entsprechen, muss
der ausgehärtete Schaum beidseitig beigeschnitten und der
Fugenbereich innen + außen mit einem Fugendichtband
5 71 01 02 01 6 Beispiel-Artikel-Nr.
versehen werden.

Angaben ohne Gewähr • technische Änderungen, Irrtümer vorbehalten • unverbindliche Preisempfehlungen • Farbabbildungen können aus drucktechnischen Gründen abweichen. 30
Leichte Farbabweichungen zwischen Kunststoff und Aluminium sind möglich.
