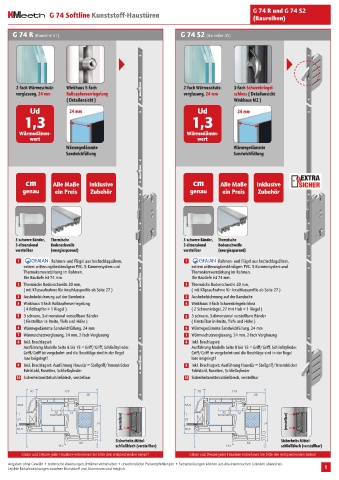

Page 6 - Blätterkatalog - G74 Haustüren Softline 2021
P. 6

G 74 R und G 74 S2
                  G 74 Softline Kunststoff-Haustüren                                      (Baureihen)


      G 74 R (Baureihe 31)                                      G 74 S2 (Baureihe 35)



                                          ®                                                          ®




       2-fach Wärmeschutz-  Winkhaus 5-fach                       2-fach Wärmeschutz-  3-fach Schwenkriegel-
       verglasung, 24 mm  Rollzapfenverriegelung                  verglasung, 24 mm  schloss ( Detailansicht
                        ( Detailansicht )                                          Winkhaus M2 )
            Ud           24 mm                                        Ud            24 mm
         1,3                                                        1,3

        Wärmedämm-                                                 Wärmedämm-
           wert                                                       wert
                        Wärmegedämmte                                              Wärmegedämmte
                        Sandwichfüllung                                            Sandwichfüllung




          cm        Alle Maße   Inklusive                            cm       Alle Maße    Inklusive
         genau      ein Preis    Zubehör                            genau      ein Preis    Zubehör









       3 schwere Bänder,  Thermische                             3 schwere Bänder,  Thermische
       3-dimensional  Bodenschwelle                              3-dimensional  Bodenschwelle
       verstellbar  (energiesparend)                             verstellbar  (energiesparend)

       1                            Rahmen- und Flügel aus hochschlagzähem,  1                           Rahmen- und Flügel aus hochschlagzähem,
         extrem witterungsbeständigem PVC. 5-Kammersystem und       extrem witterungsbeständigem PVC. 5-Kammersystem und
         Thermokernverstärkung im Rahmen.                           Thermokernverstärkung im Rahmen.
         Die Bautiefe ist 74 mm.                                    Die Bautiefe ist 74 mm.
       2 Thermische Bodenschwelle 20 mm,                          2 Thermische Bodenschwelle 20 mm,
         ( mit Klipsaufnahme für Anschlussprofile ab Seite 27 )     ( mit Klipsaufnahme für Anschlussprofile ab Seite 27 )
       3 Aushebelsicherung auf der Bandseite                      3 Aushebelsicherung auf der Bandseite
       4 Winkhaus 5-fach Rollzapfenverriegelung                   4 Winkhaus 3-fach Schwenkriegelschloss
         ( 4 Rollzapfen + 1 Riegel )                                ( 2 Schwenkriegel, 27 mm Hub + 1 Riegel )
       5 3 schwere, 3-dimensional verstellbare Bänder             5 3 schwere, 3-dimensional verstellbare Bänder
         ( Einstellbar in Breite, Tiefe und Höhe )                  ( Einstellbar in Breite, Tiefe und Höhe )
       6 Wärmegedämmte Sandwichfüllung, 24 mm                     6 Wärmegedämmte Sandwichfüllung, 24 mm
       7  Wärmeschutzverglasung, 24 mm, 2-fach Verglasung         7  Wärmeschutzverglasung, 24 mm, 2-fach Verglasung
       8  Inkl. Beschlagset:                                      8  Inkl. Beschlagset:
         Ausführung Modelle Seite 8 bis 15 = Griff/Griff, Schließzylinder.  Ausführung Modelle Seite 8 bis 15 = Griff/Griff, Schließzylinder.
         Griff/Griff ist vorgebohrt und die Beschläge sind in der Regel  Griff/Griff ist vorgebohrt und die Beschläge sind in der Regel
         lose beigelegt!                                            lose beigelegt!
       9  Inkl. Beschlagset: Ausführung Haustür = Stoßgriff/Innendrücker   9  Inkl. Beschlagset: Ausführung Haustür = Stoßgriff/Innendrücker
         Edelstahl, Rosetten, Schließzylinder                       Edelstahl, Rosetten, Schließzylinder
       10  Sicherheitsmittelschließblech, verstellbar             10 Sicherheitsmittelschließblech, verstellbar






                                            (verstellbar)                                             (verstellbar)




                                          Sicherheits-Mittel-                                       Sicherheits-Mittel-
                                          schließblech (verstellbar)                                schließblech (verstellbar)
         Gläser und Dekore jeder Haustüre entnehmen Sie bitte den entsprechenden Seiten!  Gläser und Dekore jeder Haustüre entnehmen Sie bitte den entsprechenden Seiten!
    Angaben ohne Gewähr • technische Änderungen, Irrtümer vorbehalten • unverbindliche Preisempfehlungen • Farbabbildungen können aus drucktechnischen Gründen abweichen.  6
    Leichte Farbabweichungen zwischen Kunststoff und Aluminium sind möglich.
