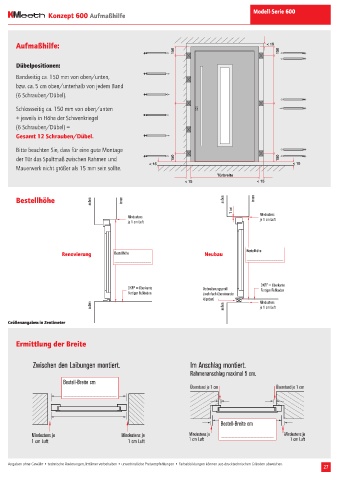

Page 27 - Blätterkatalog - K600_Haustüren 2021
P. 27
Modell-Serie 600
Konzept 600 Aufmaßhilfe
Aufmaßhilfe: < 15
150 150
Dübelpositionen:
Bandseitig ca. 150 mm von oben/unten,
bzw. ca. 5 cm oben/unterhalb von jedem Band
(6 Schrauben/Dübel).
Schlossseitig ca. 150 mm von oben/unten
+ jeweils in Höhe der Schwenkriegel
(6 Schrauben/Dübel) =
Gesamt 12 Schrauben/Dübel.
Bitte beachten Sie, dass für eine gute Montage
der Tür das Spaltmaß zwischen Rahmen und 150 150
< 15 < 15
Mauerwerk nicht größer als 15 mm sein sollte.
Türbreite
< 15 < 15
Renovierung Neubau
Bestellhöhe außen innen außen innen
1 cm
Mindestens Mindestens
je 1 cm Luft
je 1 cm Luft
Bestellhöhe
Renovierung Bestellhöhe Neubau
OKFF = Oberkante
OKFF = Oberkante Verbreiterungsprofil Fertiger Fußboden
Fertiger Fußboden (mehrfach übereinander
klipsbar)
außen außen Mindestens
je 1 cm Luft
Größenangaben in Zentimeter
Ermittlung der Breite
Zwischen den Laibungen montiert. Im Anschlag montiert.
Rahmenanschlag maximal 5 cm.
Bestell-Breite cm
Überstand je 1 cm Überstand je 1 cm
Bestell-Breite cm
Mindestens je Mindestens je Mindestens je Mindestens je
1 cm Luft 1 cm Luft 1 cm Luft 1 cm Luft
