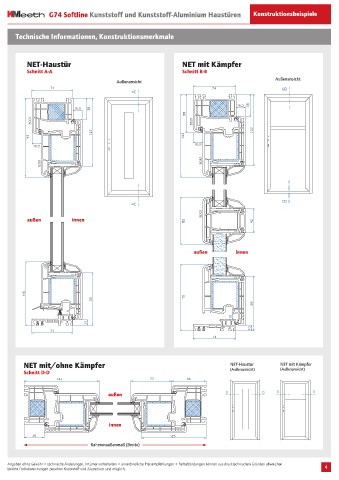

G74 Softline Kunststoff und Kunststoff-Aluminium Haustüren              Konstruktionsbeispiele



           Technische Informationen, Konstruktionsmerkmale




               NET-Haustür                                            NET mit Kämpfer
               Schnitt A-A                                            Schnitt B-B
                                                                                                      Außenansicht
                                               Außenansicht



























               außen           innen






                                                                          außen         innen






















              NET mit/ohne Kämpfer                                                     NET-Haustür      NET mit Kämpfer
              Schnitt D-D                                                              (Außenansicht)   (Außenansicht)



                                            außen




                                            innen



                                      Rahmenaußenmaß (Breite)
