Page 29 - Blätterkatalog - G74 Haustüren Softline 2021
P. 29

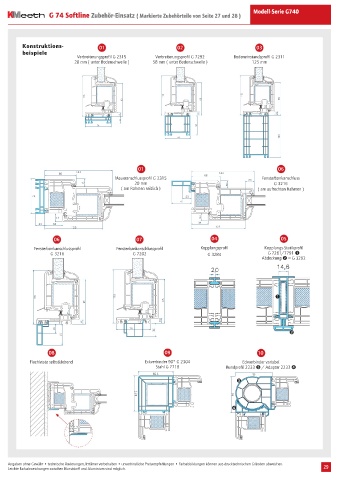

Modell-Serie G740
G 74 Softline Zubehör-Einsatz ( Markierte Zubehörteile von Seite 27 und 28 )
Konstruktions- 01 02 03
beispiele
Verbreiterungsprofil G 2315 Verbreiterungsprofil G 7292 Bodeneinstandsprofil G 2311
20 mm ( unter Bodenschwelle ) 58 mm ( unter Bodenschwelle ) 125 mm
01 06
Maueranschlussprofil G 2315 Fensterbankanschluss
20 mm G 3216
( am Rahmen seitlich ) ( am aufrechten Rahmen )
06 07 04 05
Fensterbankanschlussprofil Fensterbankanschlussprofil Kopplungsprofil Kopplungs-Statikprofil
G 3216 G 7202 G 3284 G 7281/7791 ➊
Abdeckung ➋ = G 3292
➊
➋
08 09 10
Flachleiste selbstklebend Eckverbinder 90° G 2304 Eckverbinder variabel
Stahl G 7718 Rundprofil 2233 ➌ / Adapter 2233 ➍
➌
➍
Angaben ohne Gewähr • technische Änderungen, Irrtümer vorbehalten • unverbindliche Preisempfehlungen • Farbabbildungen können aus drucktechnischen Gründen abweichen. 29
Leichte Farbabweichungen zwischen Kunststoff und Aluminium sind möglich.
