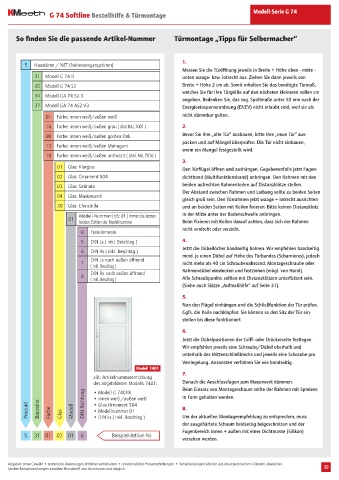

Page 30 - Blätterkatalog - G74 Haustüren Softline 2021

Modell-Serie G 74
G 74 Softline Bestellhilfe & Türmontage

So finden Sie die passende Artikel-Nummer Türmontage „Tipps für Selbermacher“

1.
5 Haustüren / NET (Nebeneingangstüren)
Messen Sie die Türöffnung jeweils in Breite + Höhe oben - mitte -
31 Modell G 74 R unten waage- bzw. lotrecht aus. Ziehen Sie dann jeweils von
35 Modell G 74 S2 Breite + Höhe 2 cm ab. Somit erhalten Sie das benötigte Türmaß,
welches Sie für Ihre Türgröße auf den nächsten kleineren vollen cm
34 Modell GA 74 S2-3
angeben. Bedenken Sie, das sog. Spaltmaße unter 10 mm nach der
37 Modell GA 74 AS2-V3 Energieeinsparverordnung (ENEV) nicht erlaubt sind, weil sie als
01 Farbe: innen weiß/außen weiß nicht dämmbar gelten.
16 Farbe: innen weiß/außen grau ( ähnl.RAL 7001 ) 2.
08 Farbe: innen weiß/außen golden Oak Bevor Sie Ihre „alte Tür“ ausbauen, bitte Ihre „neue Tür“ aus-
packen und auf Mängel überprüfen. Die Tür nicht einbauen,
13 Farbe: innen weiß/außen Mahagoni
wenn ein Mangel festgestellt wird.
10 Farbe: innen weiß/außen anthrazit ( ähnl. RAL 7016 )
3.
01 Glas: Klarglas Den Türflügel öffnen und aushängen. Gegebenenfalls jetzt Fugen-
02 Glas: Ornament 504 dichtband (Multifunktionsband) anbringen. Den Rahmen mit den
03 Glas: Satinato beiden aufrechten Rahmenteilen auf Distanzklötze stellen.
Der Abstand zwischen Rahmen und Laibung sollte zu beiden Seiten
04 Glas: Mastercarré
gleich groß sein. Den Türrahmen jetzt waage + lotrecht ausrichten
30 Glas: Chinchilla und an beiden Seiten mit Keilen fixieren. Bitte keinen Distanzklotz
Modell-Nummer ( z.B.: 01 ) Immer die letzten in der Mitte unter der Bodenschwelle anbringen.
01
beiden Zahlen der Modellnummer Beim Fixieren mit Keilen darauf achten, dass sich der Rahmen
nicht verdreht oder verzieht.
0 Festelemente
5 DIN Ls ( inkl. Beschlag ) 4.
Jetzt die Dübellöcher bandseitig bohren. Wir empfehlen bandseitig
6 DIN Rs ( inkl. Beschlag )
mind. je einen Dübel auf Höhe des Türbandes (Scharnieres), jedoch
DIN Ls nach außen öffnend
7 nicht mehr als 40 cm Schraubenabstand. Montageschraube oder
( inkl. Beschlag )
DIN Rs nach außen öffnend Rahmendübel einstecken und festziehen (mögl. von Hand).
8
( inkl. Beschlag ) Alle Schraubpunkte sollten mit Distanzklötzen unterfüttert sein.
(Siehe auch Skizze „Aufmaßhilfe“ auf Seite 31).
5.
Nun den Flügel einhängen und die Schließfunktion der Tür prüfen.
Ggfs. die Keile nachklopfen. Sie können so den Sitz der Tür ein-
stellen bis diese funktioniert.
6.
Jetzt die Dübelpositionen der Griff- oder Drückerseite festlegen.
Wir empfehlen jeweils eine Schraube/Dübel oberhalb und
unterhalb des Mittenschließblechs und jeweils eine Schraube pro
Verriegelung. Ansonsten verfahren Sie wie bandseitig.
Modell 7401
7.
z.B.: Artikelnummerermittlung
des abgebildeten Modells 7401: Danach die Anschlussfugen zum Mauerwerk dämmen.
Beim Einsatz von Montageschaum sollte der Rahmen mit Spreizen
• Modell G 7401R
Produkt Baureihe Farbe Glas Modell DIN-Richtung • innen weiß /außen weiß in Form gehalten werden.
• Glas Ornament 504
8.
• Modellnummer 01
Um der aktuellen Montageempfehlung zu entsprechen, muss
• DIN Ls ( inkl. Beschlag )
der ausgehärtete Schaum beidseitig beigeschnitten und der
Fugenbereich innen + außen mit einer Dichtmasse (Silikon)
5 31 01 02 01 6 Beispiel-Artikel-Nr.
versehen werden.

Angaben ohne Gewähr • technische Änderungen, Irrtümer vorbehalten • unverbindliche Preisempfehlungen • Farbabbildungen können aus drucktechnischen Gründen abweichen. 30
Leichte Farbabweichungen zwischen Kunststoff und Aluminium sind möglich.
